天然氣過濾器

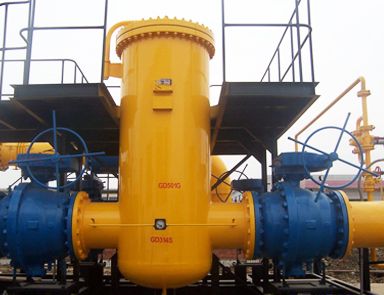

• U-TC-B型標準型天然氣過濾器



  • 在氣體減壓和計量裝置中，從氣體中存在的固體顆粒中保護壓力調節器、閥門、正排量儀表等是很好的做法。過濾器是用于這個目的的
  • 為了滿足所有裝置的需要，它們被制造成不同的類型和大小。他們配備了螺母，用于組裝好幾個配件，便于操作。過濾器的結構很結實，很容易安裝和維護。
  • 過濾元件能夠過濾出高達5微米的固體顆粒。
  •





  標準型天然氣過濾器濾芯





  •
  • ·過濾面積
  •
  • A=Q(P*V*3600)
  •
  • A=過濾面積
  •
  • Q=流量 m3/h
  •
  • P=絕對壓力
  •
  • V=濾芯表面的流速 m/s （建議0.33）
  •

  操作原理



  • (A)污濁氣體進入過濾器腔室，通過旋流、與碰撞，使更重的鐵銹、水垢和其他管道顆粒從氣流中脫落，從而延長了濾芯的使用壽命。
  • (B)氣體由外向內通過濾芯，較細的顆粒被攔截在濾芯的表面與更深層。
  • 配置 標準型天然氣可在垂直或水平，單桶配置。過濾器上蓋可以是全直徑或縮小直徑，也可以是螺栓或快開設計。
  •
  • 產品優勢
  •
  • •多種過濾介質類型。 •設計減少或快速關閉。
  • •可以安裝吊艇柱，方便拆卸關閉頭。 •靈活的進口或出口配置。
  •

  • 濾芯介紹：

  •
  • UNITE濾芯是由緊密包裝的玻璃纖維與外部針織纏繞棉。每只濾芯由帶孔的金屬襯墊加強。
  • 在容器內安裝在導流棒上，這些導流棒焊接到殼體的花盤上，并通過墊片與欄桿進行密封與固定。
  • 濾芯更換
  • 通過設計，UNITE氣體過濾分離器可以由一個人完成更換與檢修。濾筒很容易更換。濾芯與導流棒放置在容器底部以上，沒有積垢。更容易將分離的雜質在設備底部全部排凈。
  •
  • 技術特性：
  •
  • 材料：管道：ASTM A 106 Gr B 法蘭：ASTM A 105
  • 配件：單排或雙排球閥
  • 阻塞指標
  • 壓力指示器損失與遠程開關(簧片接觸閥門采用碳鋼或不銹鋼
  • 用于壓力損失的鋼制管匯
  • 指示器旁通：壓力計 差壓開關 液面計開關
  • 最大工作壓力：17,6bar
  • 最大工作溫度：60℃
  • 服務：天然氣、城鎮燃?xì)?、無腐蝕性氣體
  • 收集能力：超過12%的總過濾能力，底部的排污能力
  • 法蘭：ANSI150 RF,PN16 UNI/DIN
  • 連接：直列式

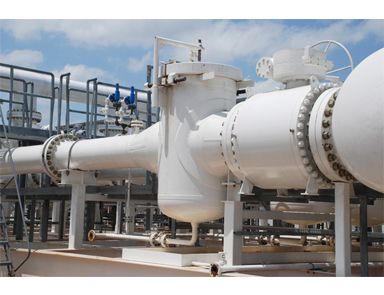

  U-TC-GD型管道型天然氣過濾器





  • 優耐特定制的裝配式管道過濾器采用獨特設計,可滿足任何應用要求。無論客戶是需要特殊合金、獨特的管道連接、封蓋開啟系統,還是特別的尺寸，優耐特優秀的工程師都可根據客戶的任何規范設計和開發。
  • 優耐特的大型制造廠中擁有良好的設備和優秀的技術人員，這使其可以提供其它企業只能承諾而無法生產的產品。憑借強大的制造能力和在設備方面的巨大投資,除了專業的制造工作以外,我們能在內部完成所有其它工作,從而可以降低成本并加快管道過濾器的交付。所有設備都是根據客戶的規格要求制造而成,同時我們還會盡力滿足客戶要求的交貨日期。



  • 設計特點
  • ISO9001-2008質量管理
  • 標準ASME “U”和“UM”編碼鋼印
  • 可提供“N”鋼印
  • 符合巴西NR-13要求
  • 歐洲標準--符合DIN/PED
  • 合理的組件尺寸設計，可滿足任何特定流量和過濾精度要求



  • 基本結構
  •
  • ●單筒、雙筒和T型裝 ●管道尺寸為2"至60
  • ●ANSI 150磅到1500磅法蘭連接 ●用螺栓固定、可快速打開的鉸鏈蓋或起吊組件
  • ●管道過濾器網身和濾籃采用碳鋼、不銹鋼或特殊合金結構
  • ●RTJ型連接件 ●排氣閥、排水閥、計量閥 ●壓差計和開關
  • ●用于手動或自動清潔的反沖系統 ●高粘度流體專用蒸汽夾套
  • ●自定義噴嘴定位,包括旋轉式或偏移式布局
  • ●耐高壓溫 ●符合ASME規范的結構
  • ●穿孔濾籃的孔徑為1/32"至1" ●篩孔濾籃內襯規格為20至400 (862至38微米)
  • ●Ⅵton°、丁腈橡膠或其它O型環密封材料
  • ●涂料和內襯可根據要求提供
  •





  基本尺寸指南



  1. 1.確保管道中的流體流速符合管道過濾器的標準設計范圍。
  2. 2.選擇合適的篩網和篩孔尺寸,切勿使其小于所需的大小。
  3. 3.將要清除的雜物的量、類型和性質納入考慮范圍。
  4. 4.管道過濾器需符合管道的設計壓力和溫度要求。

•

  技術參數~U-TC-B型標準型天然氣過濾器
